الدليل الحراري النهائي لتكامل Qi2.2 25W
عصر الطاقة العالية Qi2 25W: الغوص العميق في أفضل 3 حلول للتكامل الحراري لتصميم المنتجات
في عصر الشحن اللاسلكي عالي الطاقة Qi2 25W، ارتفعت الحرارة الناتجة عن PCBA إلى أكثر من 2.5 مرة من الحلول التقليدية 15W. في ظل قيود تصميمات PCBA الثابتة، تحدد الإدارة الحرارية في مرحلة تكامل المنتج بشكل مباشر ما إذا كان الجهاز يمكنه اجتياز شهادة Qi2.2 وما إذا كان سيؤدي إلى تشغيل الحماية من درجة الحرارة الزائدة (OTP)، مما يؤدي إلى الشحن المتقطع.
يوجد حاليًا ثلاثة حلول حرارية سائدة لوحدات 25 واط في السوق. فيما يلي تحليل فني احترافي لمزاياها وعيوبها وتطبيقاتها المثالية.

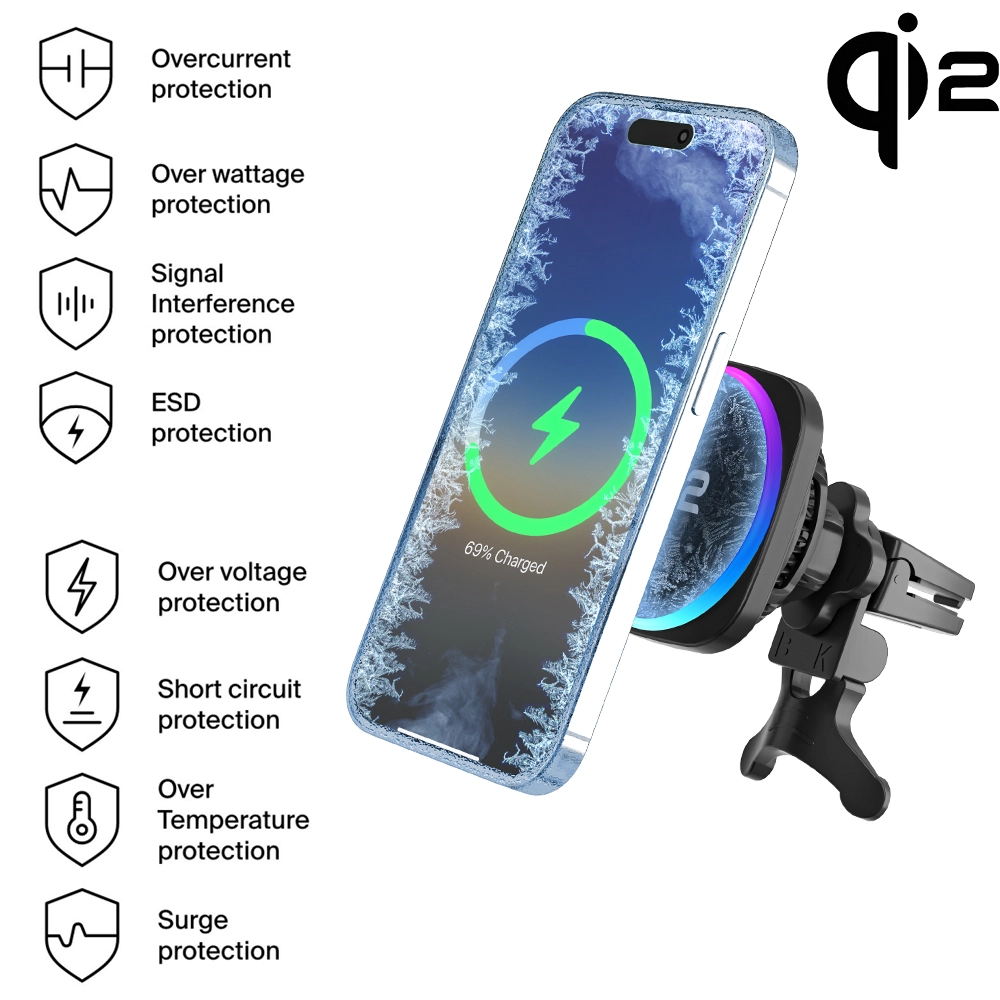

1. الحل أ: التبريد النشط بالمروحة
هذا هو الحل المفضل للعلامات التجارية عالية المستوى للملحقات (مثل Belkin وESR) في شواحن السيارات وأجهزة الكمبيوتر المكتبية بقدرة 25 واط.
المبدأ الفني: يتم تضمين مروحة صامتة صغيرة (عادةً مروحة محورية) داخل الهيكل. من خلال قناة هواء مصممة بدقة، يتم دفع الهواء البارد عبر سطح الملف وPCBA لحمل الحرارة بعيدًا، والتي يتم استنفادها بعد ذلك من خلال منافذ التهوية.
المزايا الأساسية:
أقصى قدر من الكفاءة: قادر على تقليل درجة حرارة كل من الهاتف الذكي ووحدة الشحن بحوالي 5 درجات مئوية - 8 درجات مئوية.
طاقة الذروة المستدامة: إنها الحل الوحيد حاليًا الذي يسمح للهاتف بالحفاظ على شحن كامل بقدرة 25 واط لأكثر من 30 دقيقة دون اختناق حراري.
قيود التخصيص:
عامل الشكل: يتطلب سُمكًا إضافيًا لاستيعاب مجاري الهواء؛ غير مناسب للتصميمات الرفيعة جدًا.
الضوضاء وعمر الخدمة: يتطلب مراوح ذات محامل هيدروليكية عالية الجودة لتقليل الضوضاء، وقد تتراكم الغبار على مجاري الهواء مع الاستخدام طويل الأمد.
2. الحل ب: تصميم الهيكل المنفصل (فصل الملف وثنائي الفينيل متعدد الكلور)
هذه هي استراتيجية "تقليل الأبعاد" التي تحل مشكلة تراكم الحرارة من خلال الفصل المكاني المادي.

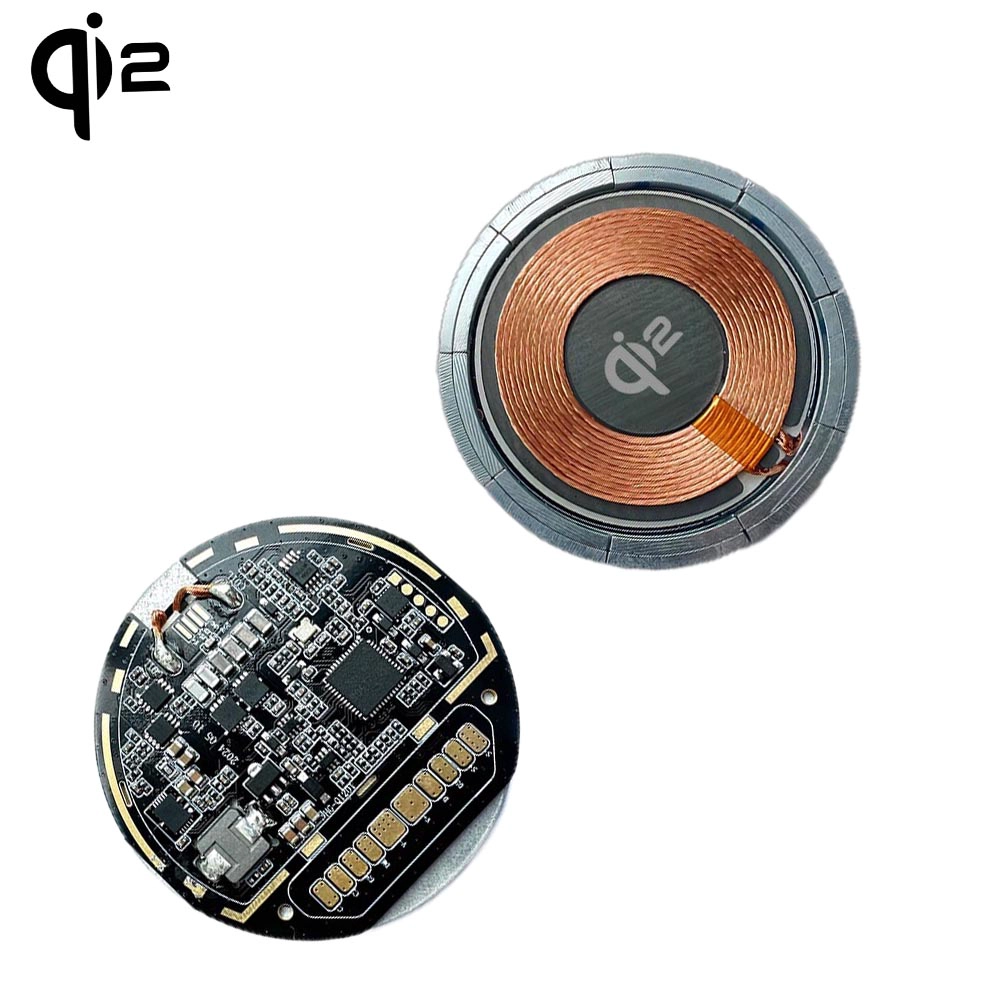

المبدأ الفني: يتم فصل مصدري الحرارة الأساسيين - ملف الإرسال ومحرك PCBA -. وهي متصلة عبر دائرة مطبوعة مرنة (FPC) أو كابلات محمية. عادة، يوجد الملف على سطح التلامس المغناطيسي، بينما يوجد PCBA في القاعدة أو منتصف الكابل (على غرار أجهزة الشحن "على طراز القرص").
المزايا الأساسية:
الفصل الحراري: يمنع الحرارة الصادرة عن PCBA من الانتقال إلى الملف، مما يخفض درجة الحرارة الملموسة على الجزء الخلفي من الهاتف الذكي بشكل كبير.
النحافة القصوى: يمكن جعل رأس الشحن (طرف التلامس) رفيعًا بشكل لا يصدق لأنه يحتوي فقط على الملف والمغناطيس بدون مكونات إلكترونية.
قيود التخصيص:
فقدان الخط: زيادة المسافة بين الملف ولوحة التشغيل يمكن أن تؤدي إلى مقاومة أعلى؛ قد يؤدي التعامل غير السليم إلى تقليل كفاءة النقل.
تحديات EMI: يتطلب مسار التيار الأطول عالي التردد حماية أكثر صرامة للتداخل الكهرومغناطيسي (EMI).
3. الحل ج: تكامل المواد الحرارية (التأصيص وحقن الجل)
هذا هو الحل الأكثر نضجًا للتخصيصات الصناعية، مثل وحدات التحكم المركزية للسيارات وأجهزة الشحن المضمنة في الأثاث.
المبدأ الفني: يتم حقن الوسادات الحرارية عالية الأداء أو مركبات بوتينغ الحرارية في الفجوات بين PCBA، والدرع المغناطيسي، وغطاء المنتج.
المزايا الأساسية:
الختم الكامل والمتانة: غالبًا ما توفر مركبات بوتينغ خصائص مقاومة للماء والغبار والصدمات، مما يجعلها مثالية للبيئات الخارجية أو السيارات.
Passive Cooling Ceiling: By using compounds with high thermal conductivity (typically >3.0 W/m·K), heat is rapidly conducted to the metal housing or a large-area heat sink for uniform dissipation.
قيود التخصيص:
اللارجعة: بمجرد شفاء مركب التأصيص، يكاد يكون من المستحيل إصلاح المنتج.
زيادة الوزن: يؤدي وضع القدر إلى زيادة الوزن الإجمالي للمنتج النهائي بشكل ملحوظ.
